Fram och bak.
En cykel.

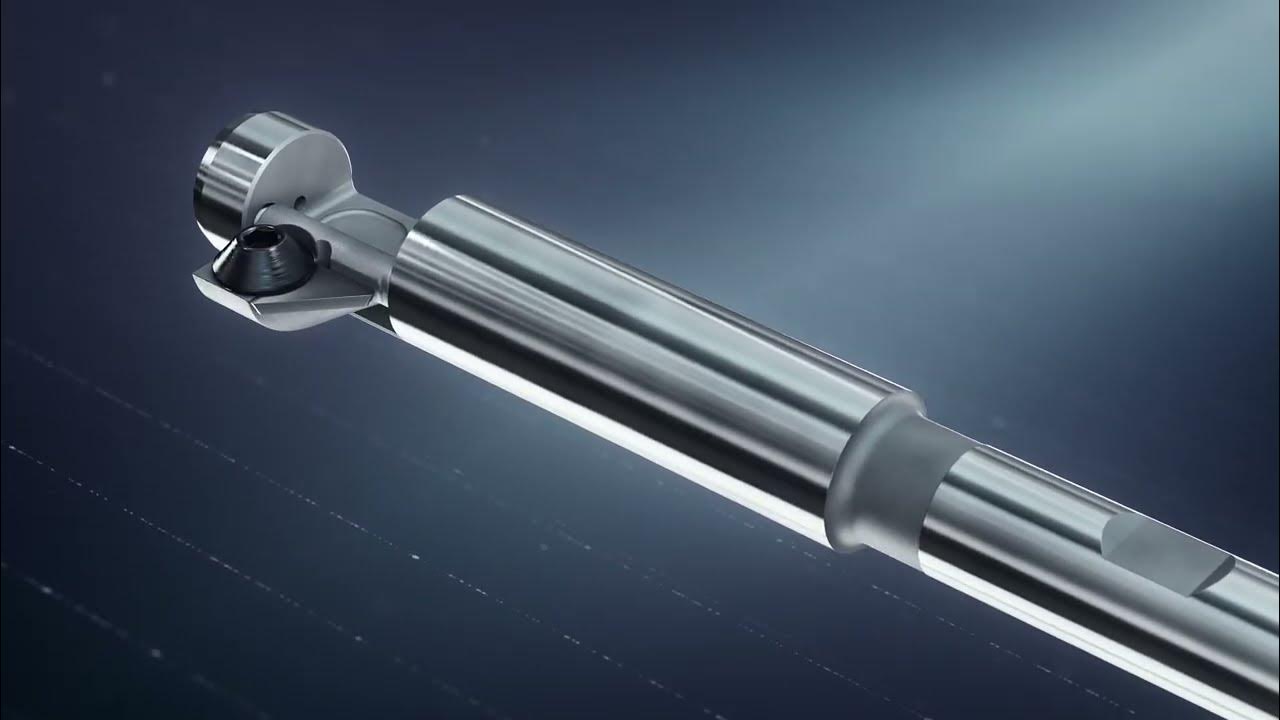

Den fällbara vingen passerar genom ett förborrat hål och bearbetar baksidan utan att detaljen behöver vändas eller spännas om.
Vingen når ytan bakom hålet.

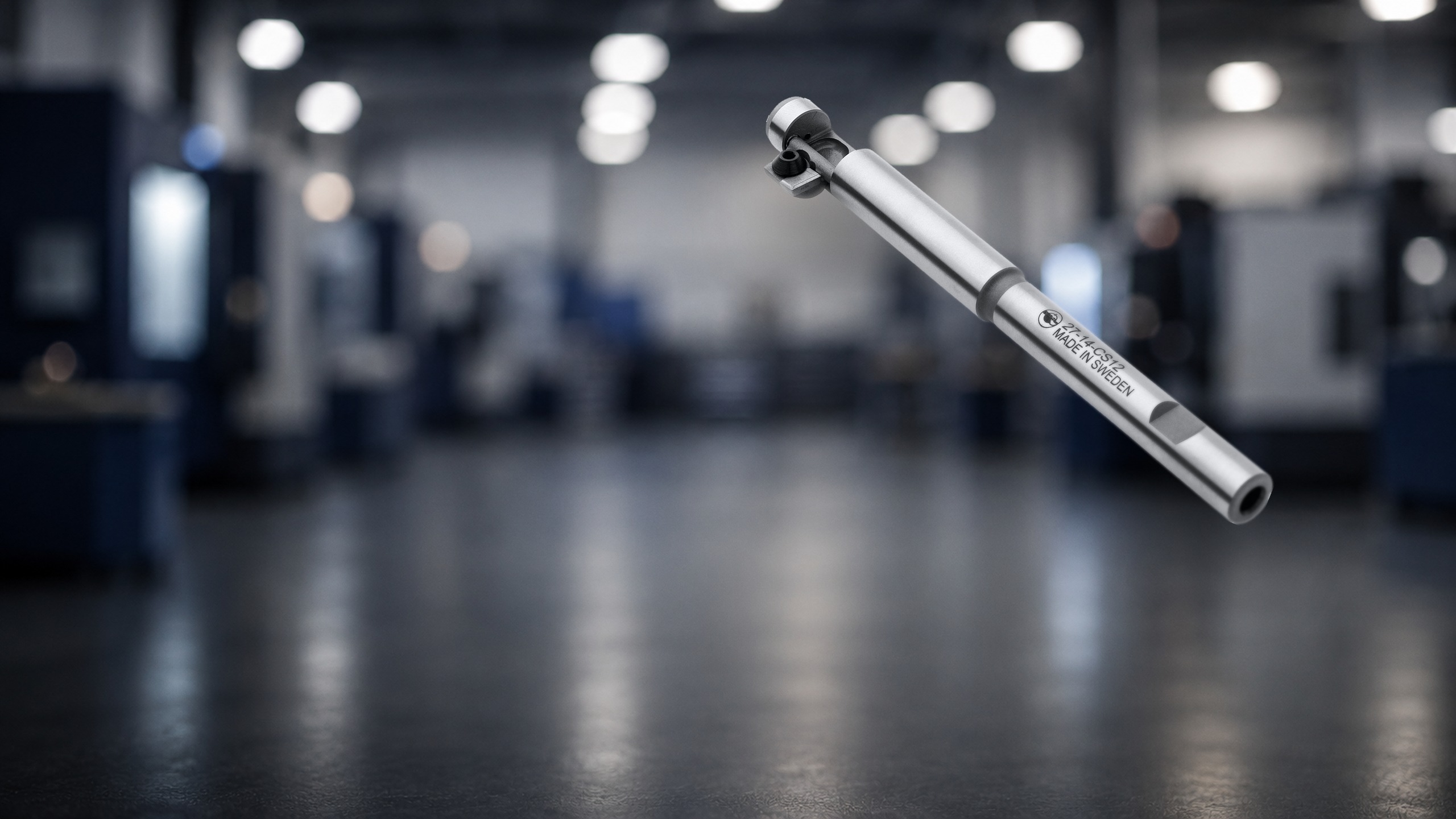

Den patenterade skärvingen fälls in i spindeln, passerar genom ett förborrat hål och öppnas för bearbetning. Planförsänkning, fasning, gradning och cylindrisk försänkning kan utföras utan att detaljen vänds. Verktyget har en rörlig del.
Välj bearbetning
Fyra bearbetningar. En princip.Planförsänkning fram och bak
En plan anliggningsyta runt ett förborrat hål, fram och bak i en cykel. Håldiametrar 4,5–69 mmFram och bak i samma cykelStyrtapp för stabilitet Läs mer Repeterbar kantbearbetningFasning
Repeterbar fasning med en rörlig del och snabbt vingbyte. En rörlig delHSS eller vändskärFör svåråtkomliga utrymmen Läs mer Nå kanten på baksidanGradning
Grader avlägsnas före montering och användning. Från mjuk plast till titanInvändig kylningSpindlar från Ø 4,5 mm Läs mer Säten med plan bottenCylindrisk försänkning
Ett cylindriskt säte till rätt djup, från fram- eller baksidan. Samma princip med fällbar vingeÅtkomst framifrån eller bakifrånEn verktygsfamilj, fyra bearbetningar Läs mer
Bearbeta båda sidor i samma uppspänning.
Vingen fälls in i spindeln, passerar genom det förborrade hålet och öppnas för bearbetning. Fram- och baksidan kan bearbetas i samma cykel utan att detaljen behöver vändas eller spännas om.
Dokumenterade exempel Erix katalog visar exempel med 60–70 procent kortare arbetstid jämfört med konventionella metoder, och över 90 procent i vissa fall. I ett kostnadsexempel minskade kostnaden från 4 till 1 USD.
En beprövad princip Ture Johansson patenterade konstruktionen 1972. Den har en rörlig del. Standardverktygen täcker förborrade hål från 4,5 till 69 mm. Specialverktyg finns för större dimensioner.
- Flygindustri
- Försvar
- Fordonsindustri
- Industriell tillverkning
En del av Västindustrier
Erix Tool ingår i en svensk koncern med specialiserade industribolag. Systerbolagen erbjuder bland annat CNC-svarvning, mekanisk bearbetning och ytbehandling.
Välj verktyg efter bearbetning.
Skicka håldiameter, material, maskin och volym. Erix Tool hjälper dig att välja spindel, vinge och skärsort, eller hänvisar till en auktoriserad återförsäljare.
